벽걸이형 금속 배전함-

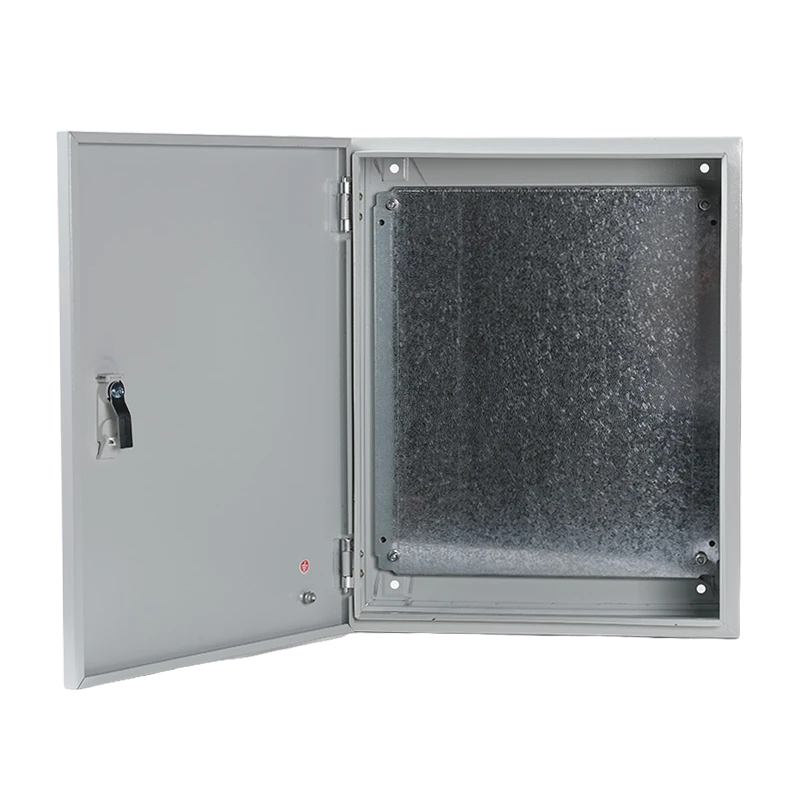

Name: 중국 금속 전기 배전 상자 장착 전기 인클로저 제조업체 공장 - Qinghua Yike
Brand: QHECO
SKU: 318821368

실제 채용 사이트를 위해 제작되었습니다. 단순한 카탈로그 페이지가 아닙니다.

케이블이 이미 트레이에 있습니다. 당신의 벽은 콘크리트입니다. 귀하의 타임라인은 어제입니다. 이는 실제로 벽에 딱 맞고, 트레이와 일치하며, 종료 준비가 된 상태로 배송되는 인클로저입니다.

📐 벽 레이아웃 업로드 - 8시간 안에 그림 그리기
📦 샘플박스 요청
⚡ 50+개 단위에 대한 대량 견적

문제: 대부분의 "표준" 박스는 실제 설치용으로 제작되지 않았습니다.

전기 설치 프로젝트를 관리해 본 적이 있다면 다음과 같은 차이점을 알고 계실 것입니다.카탈로그가 약속하는 것그리고사이트에서 요구하는 것:

카탈로그 약속	직업-현장 현실
"범용 장착"	콘크리트 앵커가 정렬되지 않습니다. 상자가 비뚤어진 상태로 놓여 있습니다.
"표준 케이블 입구"	케이블 트레이는 상자 위 50mm에서 종료됩니다. 이제 현장에서 금속을 절단하고 있습니다.
"적절한 환기"	통풍구가 벽을 향하고 있기 때문에 패널이 뜨거워집니다.
"IP 등급"	개스킷은 세 번째 도어를 열 때 떨어집니다.
"DIN 레일 포함"	하나의 레일, 고정된 위치 및 구성 요소가 깊이에 맞지 않습니다.

이러한 "사소한" 문제는 모두 몇 시간이 소요됩니다. 200-유닛의 상업용 설비에서는 다음과 같습니다.지연이 아닙니다. - 마진 킬러입니다.

QHECO의 차이점: 단순한 제조가 아닌 설치를 위해 설계됨

우리는 벽걸이형 금속 배전함을 -뒤로 디자인합니다. -콘크리트 벽과 케이블 트레이에서 시작하여 구성 요소 안쪽으로 작업합니다.

1. 벽-첫 번째 장착 아키텍처

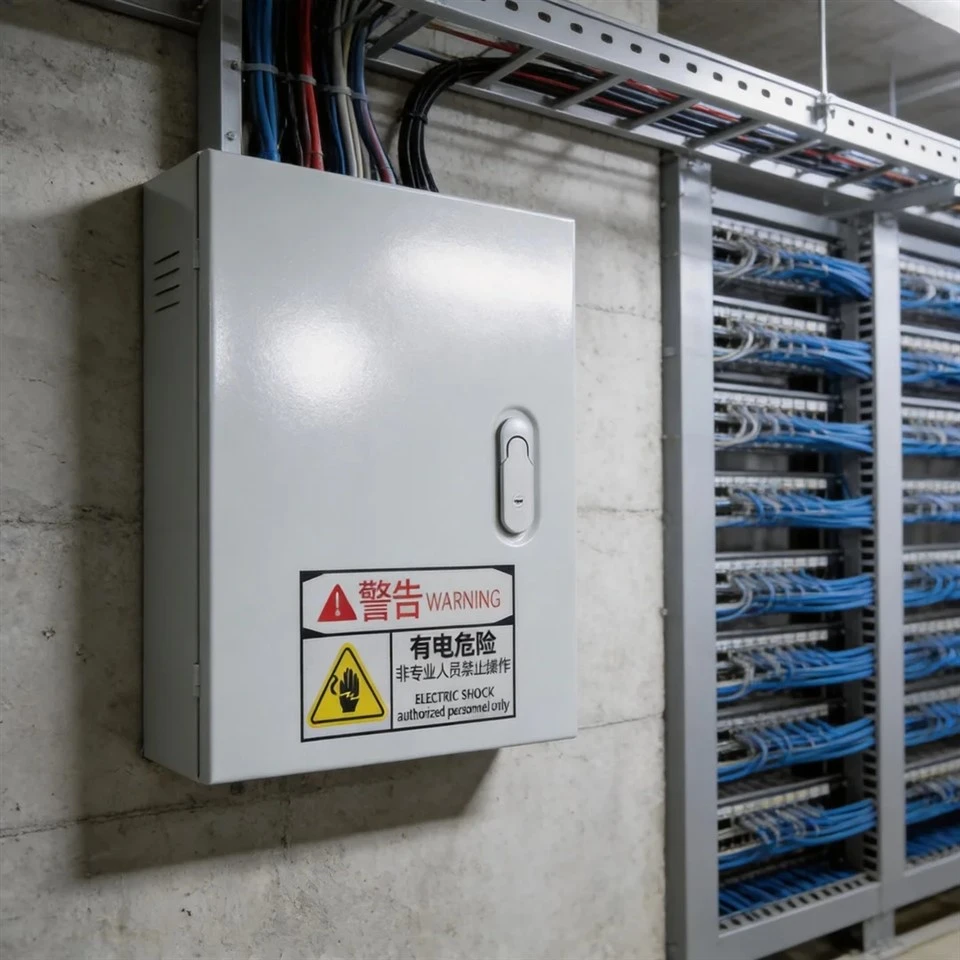

업로드된 사진은 우리가 해결한 문제를 정확하게 보여줍니다. 콘크리트 벽에 수평으로 장착된 상자와 머리 위로 케이블 트레이가 놓여 있습니다.

슬롯형 외부 장착 러그4개 모서리에서 - 수평 또는 수직 조정 ±15mm. 콘크리트 앵커가 약간 떨어져 있어도 상자는 여전히 정사각형입니다.

오목한 후면 패널-는 벽면에서 10mm 떨어진 곳에 위치하여 습기가 갇히는 것을 방지하고 필요한 경우 도관이 뒤로 지나갈 수 있도록 합니다.

플러시-마운트 옵션돌출이 중요한 완성된 내부 공간의 경우 -.

2. 케이블 트레이 및 도관 통합

사진 속 상자는 케이블 트레이 바로 아래에 있습니다. 그것은 우연이 아닙니다. - 그것이 현대 건물의 배선 방식입니다.

상단-엔트리 글랜드 플레이트표준 케이블 트레이 너비(50mm, 100mm, 150mm)에 맞게{0}}사전 천공되어 있음

녹아웃-자유 구역구멍을 원하지 않는 곳; 당신이 하는 곳에서는 견고한 금속

내부 케이블 관리 브래킷- 수신 트레이 케이블이 라이브 버스바를 건너지 않고 스윕 및 종료됩니다.

측면 통풍 루버트레이 라인 아래 위치 - 위에서 물 유입 없이 공기 흐름

3. 실제로 작동하는 열 관리

측면-환기 슬롯(사진에 표시됨)에는 정밀하게-스탬프가 찍혀 있습니다.하향-루버- 공기가 유입되고 물이 떨어집니다. 다음과 결합:

내부 굴뚝 효과디자인: 뜨거운 공기가 위쪽 통풍구를 통해 상승 및 배출됩니다(선택 사항).

부품 간격 가이드레이저-장착 플레이트에 새겨져 있습니다. - 차단기 간격이 코드를 충족하는지 더 이상 추측할 필요가 없습니다.

선택적 팬-컷아웃고밀도 설치를 위한 IP55-등급 필터 팬 포함

4. 일상적인 사용에도 살아남는 도어 및 액세스

숨겨진 경첩120도 개방형 -은 지나가는 케이블에 걸리지 않음

1/4{0}}회전 캠 잠금 장치2개 키 세트 포함; 야외 사이트용 자물쇠 걸쇠로 업그레이드

연속 PU 개스킷본체 -가 아닌 문틀에 접착되어 배선을 위해 문을 제거할 때 떨어지지 않습니다.

옵션 투명 창인클로저를 열지 않고도 미터 또는 표시기 가시성을 확보

사진 -에 보이는 것과 그 의미

업로드한 이미지는 교과서적인 산업 설치물입니다. 이 특정 구성이 작동하는 이유를 분석해 보겠습니다.

시각적 요소	엔지니어링 결정
RAL 7035 밝은 회색 에폭시 코팅	UV-안정적이며 실외 노출 시 백악 현상이 발생하지 않습니다. 시각적 일관성을 위해 표준 케이블 트레이 색상과 일치

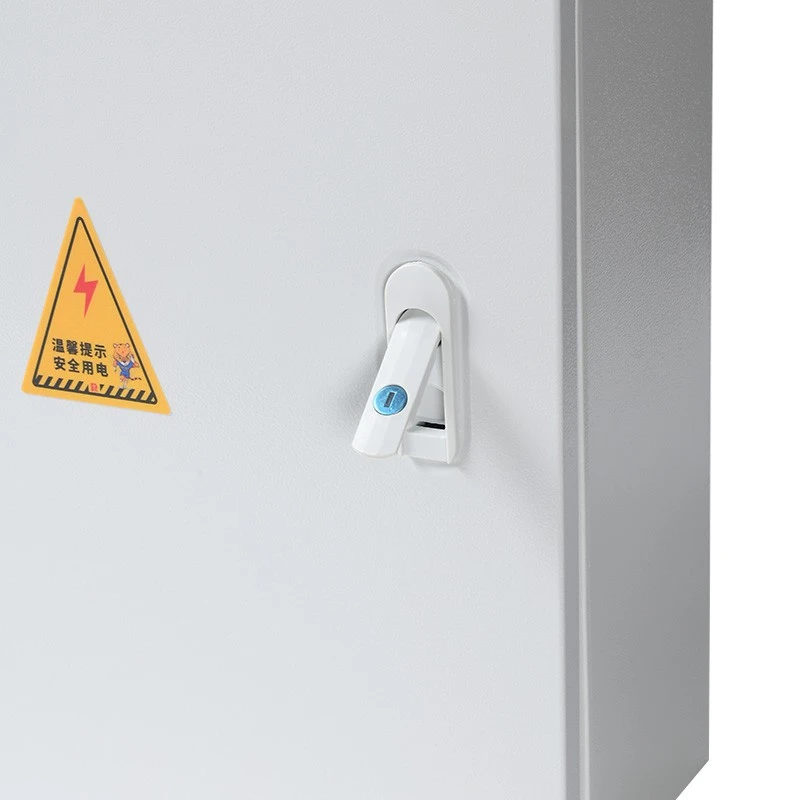

이중언어 경고 라벨(중국어/영어)	OSHA/IEC 60417 안전 준수; ANSI Z535, ISO 7010 또는 맞춤형 안전 표시를 제공할 수 있습니다.
측면 환기 슬롯	환기가 되지 않는 전기실을 위한 수동 냉각-; 루버 디자인으로 IP 등급 유지
매립형 벽 장착	상자 뒤에 틈이 없습니다. - 해충 침입을 방지하고 식품/제약 시설 감사를 충족합니다.
바로 머리 위에 케이블 트레이	상단-입력 글랜드 플레이트가 트레이 종료 부분에 맞춰 정렬됩니다. 현장 드릴링이-필요하지 않음
콘크리트 벽 기판	50kg 이상의 당김 하중에 견딜 수 있는 견고한-확장 앵커 장착 러그-

소재 및 마감 - 예산이 아닌 환경에 맞춰보세요

등급	재료	최고의 대상	마치다
표준 산업	1.2mm 냉간압연강-	실내 상업용, 건식 산업용	에폭시 파우더 코팅, RAL 7035
부식 방지	1.5mm 냉간압연강판 +-부식 프라이머	해안, 습한 환경, 화학물질 노출	에폭시 파우더 코팅, 맞춤형 RAL
해양 / 식품 등급	1.5mm 스테인레스 스틸 304	식품 가공, 해양, 제약	브러시 처리 또는 전해 연마
극한의 의무	2.0mm 스테인레스 스틸 316	해양, 중화학, 연안	전해연마, 부동태화

어느 등급인지 모르시나요?프로젝트 위치(해안 거리, 습도, 화학물질 노출)를 알려주시면 - 추가 판매 없이 딱 맞는 재료만 지정해 드립니다.

내부 레이아웃 - 상자를 받는 세 가지 방법

빈 껍질

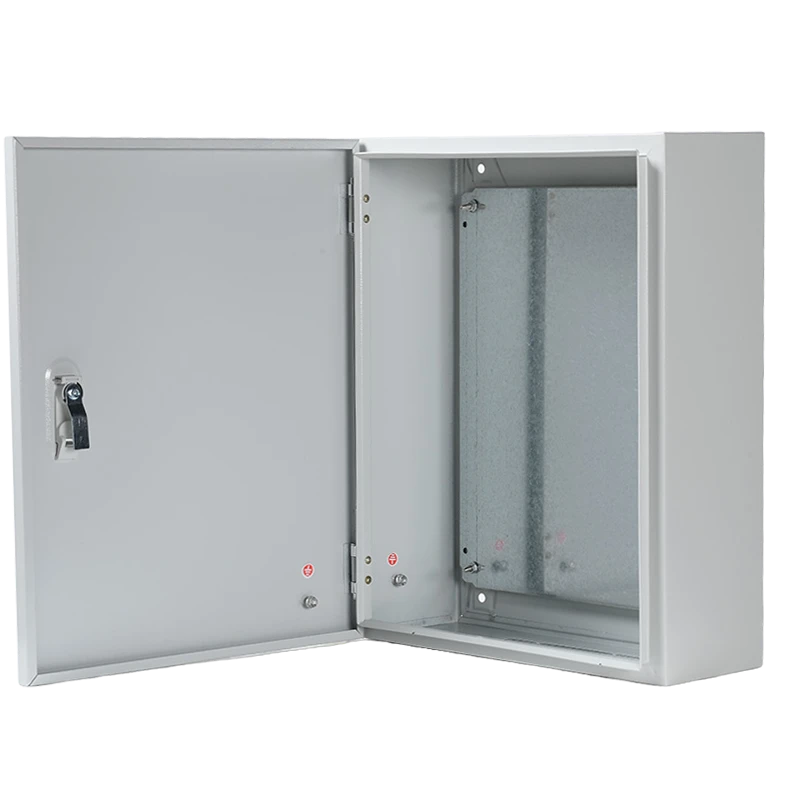

박스 + 마운팅 플레이트 + DIN 레일

채우기 및 연결

가장 빠른 배송, 최저 비용

구성요소-준비됨

지정된 차단기/단자에 맞게 사전 드릴링-

접지 부스바 및 중성선 설치됨

당신은 유선, 우리는하지 않습니다

완전 배선 및 테스트 완료

MCB, RCD, 터미널 블록, 타이머 -가 회로도에 따라 설치 및 배선됨

공장 절연 테스트 및 연속성 확인

케이블을 연결하고 전원을 공급하고 완료하세요

크기 범위 - "하나의 크기가 모든 것에 적합"하기 때문에 아무 것도 적합하지 않습니다.

시리즈	높이×폭×깊이(mm)	일반적인 응용
QH-미니	200×150×100 ~ 300×250×150	정션 박스, 소형 제어 회로
QH-컴팩트	400×300×150 ~ 500×400×200	모터 스타터, PLC 하우징, 조명 패널
QH-표준	600×400×200 ~ 800×600×250	배전반, 계량기 인클로저, MCB 보드
QH-대형	1000×800×300 ~ 1200×1000×300	주 배전반, ATS 컨트롤러, 인버터 하우징
QH-맞춤형	비표준 치수-	개조 교체, 기계 통합

모든 치수는외부. 내부 간격은 벽-장착 러그 및 도어 두께에 따라 30~50mm까지 줄어듭니다.

인증 및 규정 준수 - 검사관이 확인하려는 내용

✅ IEC 62208- 빈 인클로저 표준

✅ IEC 61439-2- 조립된 저-전압 스위치기어용(장착된 경우)

✅ IP55 / IP56 / IP65 / IP66- 제3자-연구소 테스트 완료, 보고서 제공 가능

✅ CE 마킹- EU 시장 접근

✅ RoHS 규제- 유해 물질 규정 준수

✅ UL 508A- 산업용 제어판(북미 프로젝트의 경우 요청 시 제공)

모든 장치에는 다음이 함께 제공됩니다.

테스트 인증서(채워진 패널용)

재질 인증(스테인리스강 주문의 경우)

IP 테스트 보고서(요청 시)

일련번호가 포함된 포장 목록

포장 및 물류 - 준비된 상태로 도착, 수리되지 않음

세부 사항	사양
개별 포장	PE 슬리브 + 5-모서리 보호 장치가 포함된 골판지 상자
대량 포장	합판 팔레트, 끈으로 묶임, 수분-차단 포장
라벨링	일련번호 바코드, 프로젝트 참조, 취급 지침
선적 서류 비치	포장 목록, 적합성 인증서, 설치 안내서(다국어)
MOQ	1개(샘플) / 50개(브랜딩이 포함된 맞춤형 OEM)
샘플 리드타임	5~8일
생산 리드타임	복잡성에 따라 12~20일
해운	EXW/FOB 닝보/CIF/DDP

FAQ - 계약업체가 실제로 묻는 질문

Q: 상단 인입을 위해 기존 케이블 트레이 너비를 맞출 수 있나요?답: 그렇습니다. 우리는 귀하의 트레이 치수 - 50mm, 100mm, 150mm 또는 맞춤형에 맞게 글랜드 플레이트를 절단합니다. 트레이 종료 사진을 보내주시면 상자를 완벽하게 정렬해 드리겠습니다.

Q: 사진에 중국어로 된 경고 라벨이 나와 있습니다. 영어/아랍어/스페인어 라벨을 제공할 수 있나요?답: 물론이죠. 우리는 IEC 60417, ANSI Z535 또는 모든 언어로 완전 맞춤형 안전 라벨을 인쇄합니다. 귀하가 직접 적용할 수 있도록 라벨 없이 배송할 수도 있습니다.

Q: 내 벽은 평평한 콘크리트가 아닙니다. - 렌더링된 블록워크입니다. 장착 러그가 작동합니까?답: 그렇습니다. 당사의 슬롯형 러그는 ±15mm 조정을 수용합니다. 표면이 고르지 않은 경우 스페이서 심이나 후면-마운트 프레임을 제공할 수 있습니다. 벽 사진을 보내주시면 올바른 고정 방법을 추천해 드립니다.

Q: 구성 요소가 사전 설치된 인클로저를-제공합니까?A: 예 - MCB, RCD, 접촉기, 단자대, 부스바. 우리는 ABB, Schneider, Chint 또는 귀하가 지정한 브랜드를 소싱합니다. 장착된 모든 패널은 배송 전에 공장에서{3}}테스트를 거쳤습니다.

질문: 고객의 브랜드에 어울리도록 비표준 색상이-필요하면 어떻게 해야 하나요?A: 50개 단위의 모든 RAL 색상. 그 아래에는 RAL 7035(밝은 회색), RAL 9005(검은색) 및 RAL 9010(흰색)이 최소 기준 없이 재고가 있습니다.

계약업체가 현지 대리점 대신 QHECO를 선택하는 이유

일반 대리점	QHECO 직접 제조
재고 크기만	모든 치수, 컷아웃, 색상
맞춤형 리드타임 8~12주	생산 12~20일, 샘플 5~8일
구성 요소 설치 없음	전체 패널 조립 및 테스트
일반 포장	프로젝트-라벨 지정, 바코드-추적, 팔레트화
OEM의 경우 최소 500개 단위	50개 단위의 개인 상표; 1개 단위의 맞춤 상자
엔지니어링 지원 없음	CAD 도면, 설치 안내, 영상통화 지원
