벽걸이형-전기 기기 인클로저
산업용 기기, PLC 및 제어 시스템을 위한 표준화된 하우징 플랫폼
회로 기판, HMI 또는 센서 어레이는 일반 상자보다 더 가치가 있습니다. 이는 기기를 현장에서 사용할 수 있는 제품으로 바꿔주는 인클로저입니다.-
🔧 장비 구성
🏷️ 50개 단위의 OEM 개인 상표
📐 디스플레이, 커넥터 및 안테나용 맞춤형 컷아웃
상자라고 부르지 마세요. 플랫폼이라고 부르기 시작하세요.
모든 산업용 기기 -PLC 컨트롤러, 전력 품질 분석기, 원격 원격 측정 장치 또는 맞춤형 IoT 게이트웨이-이(가) 현장에서 생존하려면 세 가지가 필요합니다.
물리적 보호먼지, 습기, 충격으로부터
열 안정성민감한 전자제품을 위한
브랜드 존재감최종 고객에게 전문성을 알리는 신호
QHECO벽걸이-금속 기구 인클로저다음과 같이 설계되었습니다.구성 가능한 플랫폼, 상품 컨테이너가 아닙니다. 우리는 당신에게 속이 빈 껍질을 팔지 않으며 당신에게 행운을 기원합니다. 우리는생산-준비된 주택계측기의 폼 팩터, 커넥터 레이아웃 및 열 요구 사항 -과 통합되므로 금속 제조가 아닌 전자 장치에 집중할 수 있습니다.
제작 문제 없이 회로 기판에서 현장 제품 -까지
| 당신의 도전 | 이 인클로저가 이를 해결하는 방법 |
|---|---|
| HMI 디스플레이에는 플러시 베젤 컷아웃이 필요합니다. | 공차 ±0.5mm의 CNC 가공 직사각형 또는 원형 구멍, 디버링된 가장자리, 개스킷 장착 준비 완료 |
| 센서 케이블은 6방향에서 밀봉된 입구가 필요합니다. | 맞춤형 글랜드 플레이트 레이아웃: 커넥터 피치에 맞는 상단, 하단, 측면 또는 후면 - |
| 무선 모듈에는 안테나 패스스루가 필요합니다. | 방수 케이블 글랜드 옵션이 있는 사전{0}}펀칭된 SMA/N- 유형 안테나 구멍 |
| PLC는 밀폐된 인클로저에서 열을 발생시킵니다. | 계산된 환기 패턴, IP55 필터 키트가 포함된 팬{0}}컷아웃 옵션 또는 완전 밀봉된 자연 대류 설계 |
| 귀하의 브랜드는 최전선과 중앙에 위치해야 합니다. | 문에 레이저로 -식각된 로고, 실크-스크린 모델 번호, 브랜드 팔레트에 맞는 맞춤형-색상 파우더 코팅 |
| 고객이 다중-시장 인증을 요구함 | IEC 62208, CE, RoHS 표준; 북미 배포에 사용 가능한 UL 508A 및 CSA 경로 |
사진이 우리에게 알려주는 것 - 그리고 우리가 그 이상을 설계하는 것

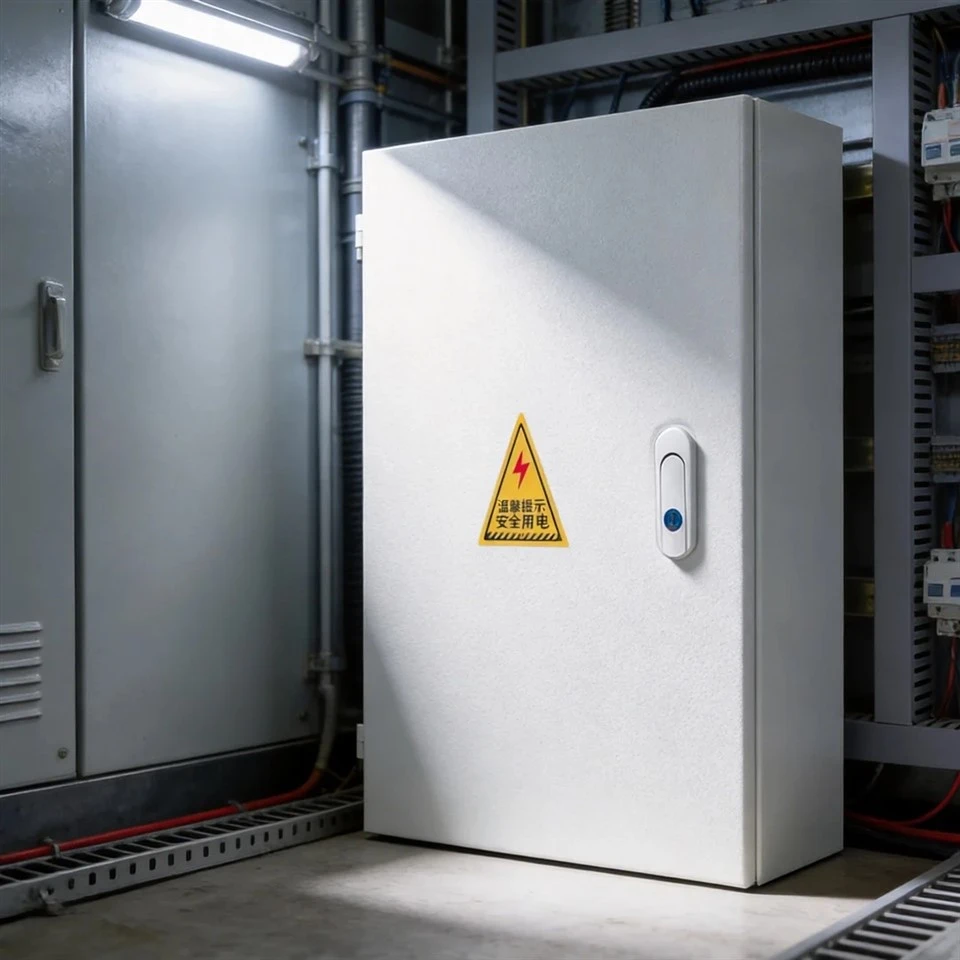

업로드한 이미지는 활성화된 전기실에 있는 깨끗하고 전문적인 벽걸이형 기기 인클로저를 보여줍니다.{0}} 눈에 보이는 모든 세부 사항 뒤에 숨은 엔지니어링 논리는 다음과 같습니다.
| 시각적 세부정보 | 기능공학 |
|---|---|

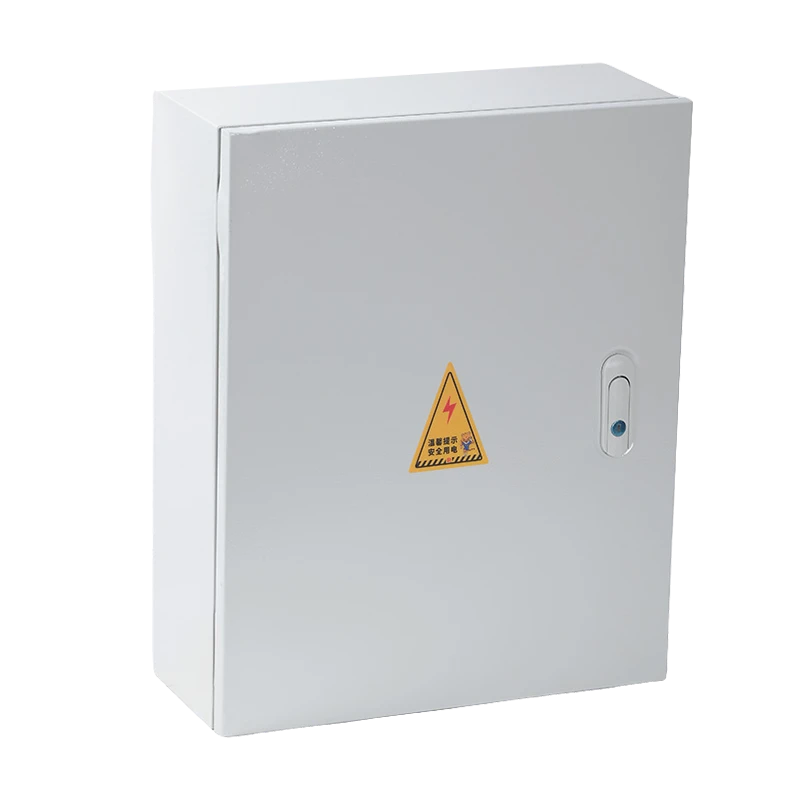

| 부드럽고 중단되지 않는 도어 표면 | 이상적인 캔버스HMI 장착또는브랜딩- 디스플레이 설치나 로고 가시성을 방해하는 골, 통풍구 또는 돌출부가 없습니다. |

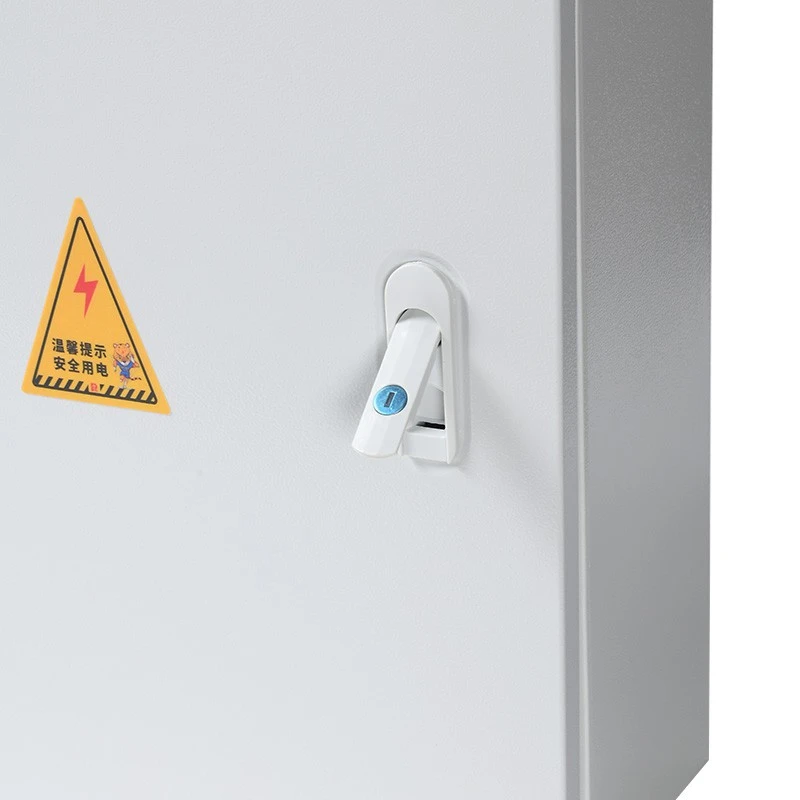

| 삼각형 경고 라벨(ISO 7010 W012) | 표준 전기 위험 표시; 우리는 공급합니다맞춤형 안전 라벨모든 언어 또는 규정 준수 표준(OSHA, ANSI Z535, IEC 60417) |
| 푸시-걸쇠가 있는 세련된 매립형-장착 도어 핸들 | 장갑을 낀 기술자를 위한 한{0}}한 손 작업;열쇠-자물쇠 또는 자물쇠 걸쇠 업그레이드변조 방지 애플리케이션에 사용 가능- |
| 깨끗한 측면 프로필, 외부 경첩 없음 | 숨겨진 힌지 디자인-는 얇은 벽 돌출을 유지하고 좁은 복도에서 걸림 위험을 방지합니다. |
| 케이블 채널 옆 바닥- 수준 설치 | 하단-입력 글랜드 플레이트플로어-트렁킹 시스템과 일치합니다. 귀하의 케이블 채널 너비에 맞게-항목을 미리 잘라 드릴 수 있습니다 |
| 형광등 조명 아래 산업용-등급 에폭시 마감 | 고광택 또는 질감이 있는 파우더 코팅-옵션; 실내 및 실외 기기 하우징을 위한 UV{0}}안정성 |
장비 통합 사양서
| 사양 | 세부 |
|---|---|
| 인클로저 유형 | 벽걸이형-금속 계측기 인클로저/제어 패널 하우징 |
| 본체 재질 | 냉간 압연 강재(1.2mm~1.5mm) 표준;{0}} 스테인레스 스틸 304/316 옵션 |
| 도어 디자인 | 단일-도어, 매끄러운 전면; HMI 가시성을 위한 투명 폴리카보네이트 창 옵션 |
| 설치 | 콘크리트, 석조 또는 스터드{0}}벽 설치를 위한 외부 슬롯형 러그 |
| 보호등급 | IP55(표준) / IP56 / IP65 / IP66(맞춤형) |
| 표면 마감 | 에폭시 분체 도장, RAL 7035(밝은 회색); 50개 단위의 모든 RAL 색상 |

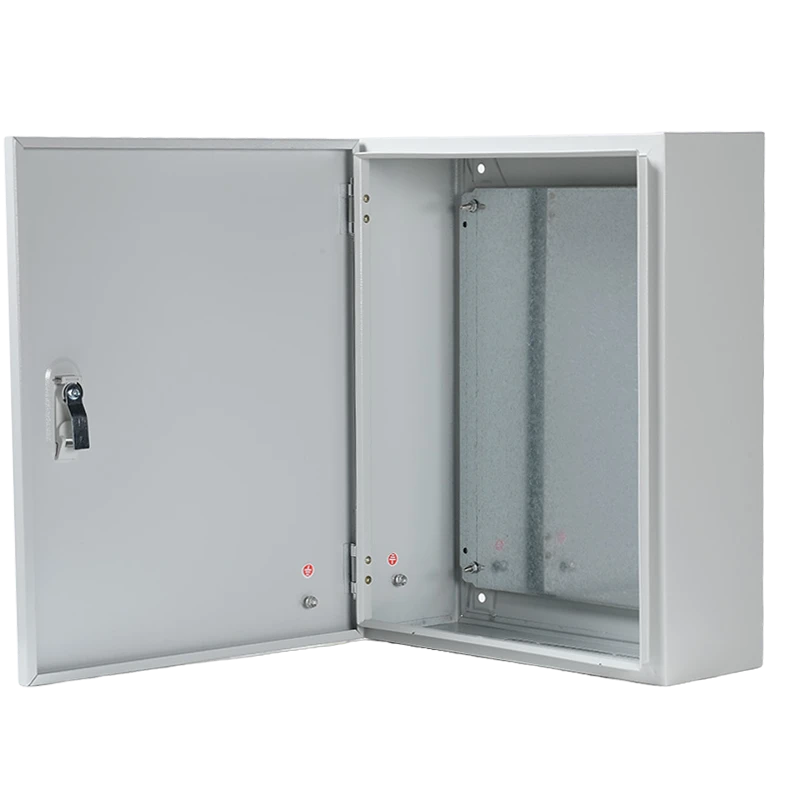

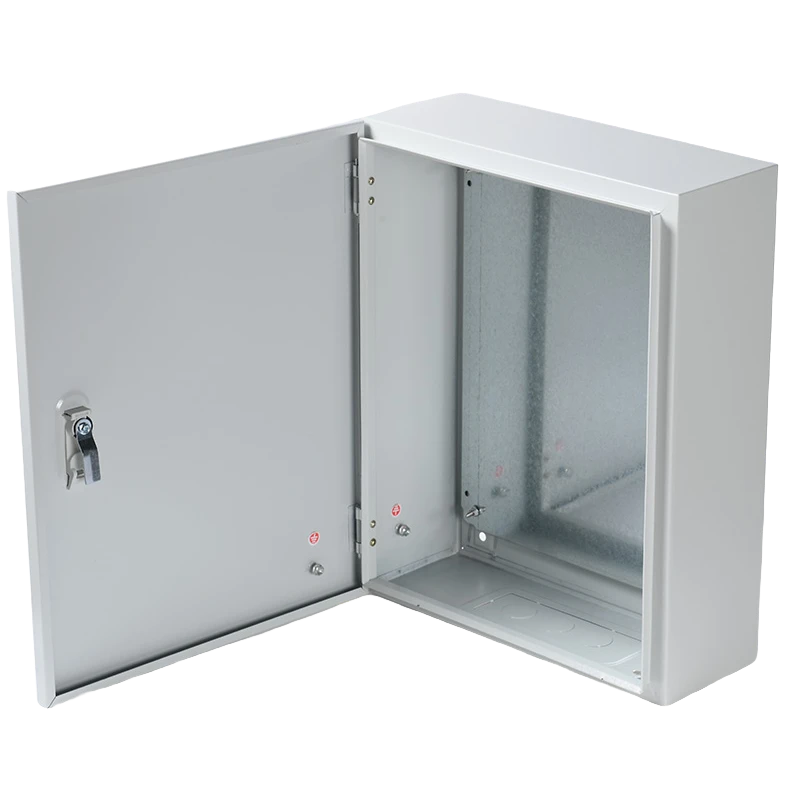

| 내부 장착 | 35mm DIN 레일(강철 또는 알루미늄); 아연도금 장착판(2.0mm~3.0mm); 조정 가능한 깊이 브래킷 |
| 케이블 입구 | 천공되지 않은(공백) 또는 사전-펀칭된 글랜드 플레이트, PG / NPT / 미터법 스레드 옵션 |
| 통풍 | 솔리드(밀폐), 루버 패시브 통풍구 또는 필터가 있는 팬-컷아웃 |
| 잠금 옵션 | 1/4{0}}회전 캠 잠금 장치, 키 잠금 장치, 푸시-버튼 래치, 자물쇠 걸쇠 |

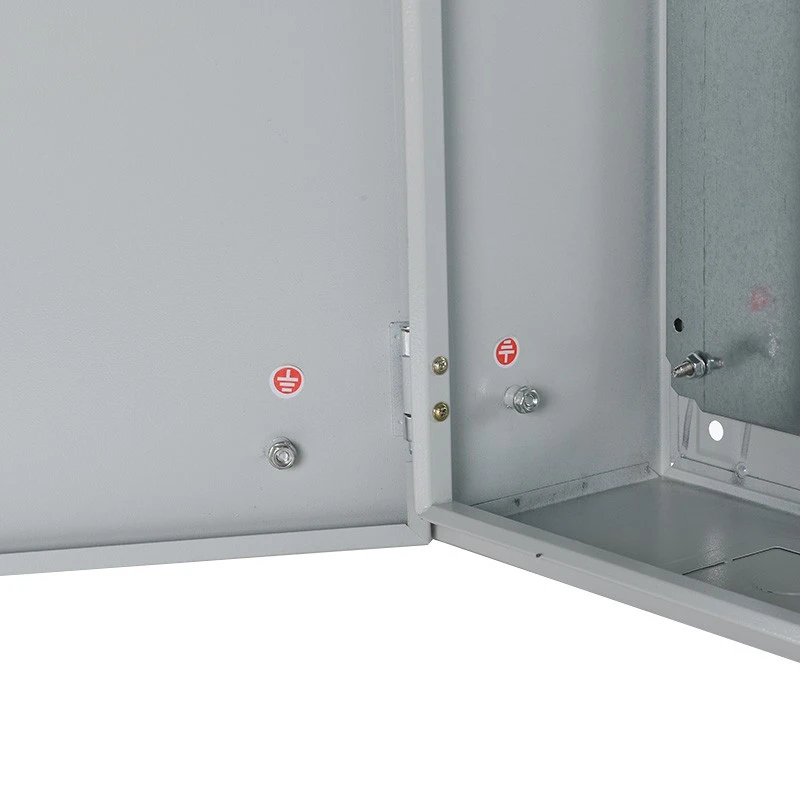

| 지구 연속성 | 내부 PE 스터드 + 외부 접지 단자; 구리 접지 버스 바 선택 사항 |
| 규정 준수 | IEC 62208, IEC 61439-2(채워짐), CE, RoHS; UL 508A 사용 가능 |
세 가지 통합 계층 - 귀하의 생산 단계에 적합
계층 1: 개발자 키트(빈 인클로저)
마운팅 플레이트와 DIN 레일이 포함된 기본 상자
기기 레이아웃의 프로토타입을 제작합니다.
가장 빠른 샘플 배송(5~8일)
계층 2:-생산 전 검증(구성요소-준비)
디스플레이, 커넥터 및 안테나용 CNC 컷아웃
사전 배선된-단자대 및 접지 인프라
전자 제품을 설치합니다. 우리는 금속공예를 다룬다
Tier 3: 생산 실행(완전 통합 및 브랜드화)
귀하의 계측기가 엔클로저 내부에 설치, 배선 및 테스트되었습니다.
자체{0}}라벨 브랜딩: 로고, 모델 번호, 색상, 설명서
유통업체 또는 최종 고객에게 직접 배송 - 화이트- 라벨 준비됨
전기 공사업체뿐만 아니라 - 계측기 브랜드를 위해 제작됨
표준 배전함은 계약자에게 서비스를 제공하는 반면, 이 인클로저 플랫폼은 다음과 같은 역할을 합니다.제품 회사:
| 누가 주문하나요? | 내부에 구축된 것 |
|---|---|
| 자동화 시스템 통합업체 | 기계 OEM용 PLC + HMI 제어 패널 |
| 에너지 관리 회사 | 전력 품질 분석기, 보조 계량 인클로저 |
| IoT 및 원격 측정 스타트업 | 엣지 컴퓨팅 게이트웨이, LoRaWAN 센서 허브 |
| 환경 모니터링 회사 | 공기질/수질 분석기 하우징 |
| 보안 및 액세스 제어 브랜드 | 생체 인식 리더 컨트롤러, PoE 스위치 하우징 |
| 의료기기 유통업체 | 절연 전원 모니터, UPS 배전반 |
귀하의 제품에 PCB, 디스플레이 또는 통신 모듈이 있는 경우 이 인클로저는 프로토타입에서 생산까지 가장 빠른 경로입니다.
OEM 및 개인 상표 - 귀하의 브랜드, 당사의 제조
우리는 당신의보이지 않는 제조 파트너:
| OEM 서비스 | 능력 |
|---|---|
| 컬러 매칭 | 모든 RAL 코드 질감 또는 광택 마감 |
| 로고 적용 | 레이저 조각, 실크{0}}스크린 인쇄, 양각 알루미늄 명판 |
| 맞춤형 컷아웃 | 디스플레이 창, 단추 구멍, LED 표시 구멍, 안테나 포트, 환기 그릴 |
| 포장 | 브랜드가 포함된 중립 흰색-상자입니다. 소매-즉시 포장 |
| 선적 서류 비치 | 브랜드 템플릿에 맞춤형 설치 매뉴얼, 배선도, 규정 준수 인증서 제공 |
| 일련번호 추적 | 생산 배치 및 테스트 기록에 연결된 바코드/QR 코드 라벨 |
| 직송-배송 | 반품 주소를 이용해 최종 고객에게 직접 블라인드{0}}배송 |
최소 OEM 주문: 브랜드 색상/로고 50개. 1개 단위부터 맞춤형 컷아웃이 가능합니다.
인증 및 글로벌 시장 접근
| 인증 | 관련성 |
|---|---|
| IEC 62208 | 전 세계적으로 수용되는 빈 인클로저 표준 - 기준선 |
| IEC 61439-2 | 저-전압 스위치기어 조립 표준(차단기/모선이 장착된 경우) |
| CE 마킹 | 유럽 경제 지역 시장 접근 |
| RoHS 규제 | 유해 물질 제한 - EU 및 환경 규제 입찰에 필수 |
| IP55 / IP65 / IP66 | 실내, 실외, 세척-및 먼지가 많은 환경에 대한 침투 보호 |
| UL 508A | 북미 프로젝트의 경우 요청 시 산업용 제어판 - 제공 가능 |
| ISO 9001:2015 | 품질경영시스템 인증 |
FAQ - 기기 제조업체의 질문
Q: 7인치 HMI 터치스크린을 위해 정확한 직사각형 구멍을 절단할 수 있습니까?답: 그렇습니다. 우리는 가장자리를 디버링하여 정확한 도면(공차 ±0.5mm)에 맞춰 디스플레이 컷아웃을 CNC{1}}가공합니다. 필요한 경우 장착 베젤과 개스킷도 공급할 수 있습니다.
Q: 미적인 이유로 외부 나사가 보이지 않는 인클로저가 필요합니다. 그게 가능합니까?답: 물론이죠. 숨겨진-힌지, 플러시-래치 디자인으로 도어 표면의 외부 고정 장치가 필요하지 않습니다. 장착 러그는 측면과 후면에 있으며 전면에서는 보이지 않습니다.
Q: 당사가 지정한 단자대, DIN 레일 전원 공급 장치, 냉각 팬을 배송 전에 설치할 수 있습니까?A: 예 - 전체 패널 조립이 당사의 핵심 서비스입니다. BOM과 레이아웃 도면을 보내주세요. 우리는 소싱, 설치, 연결 및 테스트를 수행합니다. 플러그{3}}앤드{4}}제품을 받게 됩니다.
질문: 직사각형이 아닌-모양이나 다중{1}}도어 구성을 지원하나요?답: 그렇습니다. 사진은 표준 단일{1}}도어 박스를 보여주지만 당사는 배터리 백업 수납칸이 필요한 기기를 위해 다중 수납칸 인클로저, L-자형 레이아웃 및 깊이{4}}확장-추가 부품을 제작합니다.
Q: 200개 단위의 브랜드 맞춤형 -컷아웃 생산에 리드타임은 얼마나 되나요?A: 일반적으로 도면 승인 후 18~25일이 소요됩니다. 최초-주문에는 전체 실행을 약속하기 전에 승인을 받을 수 있는 사전 제작 샘플이 포함됩니다.-
기술 비교: 표준 정션 박스에 비해 이 인클로저가 필요한 이유
| 특징 | 표준 정션 박스 | QHECO 계측기 인클로저 |
|---|---|---|
| 도어 디자인 | 평평하거나 골이 있는 - 디스플레이에 적합하지 않음- | 매끄러운 전면- HMI/브랜딩에 최적화됨 |
| 컷아웃 기능 | 없음; DIY 드릴링 보이드 IP 등급 | 공장 CNC 가공IP 무결성을 유지합니다 |
| 내부 레이아웃 | 빈 공허 | DIN 레일 + 마운팅 플레이트 + 케이블 관리사전{0}}설치됨 |
| 열 설계 | 패시브 전용, 계산 없음 | 공학적 환기 또는 강제{0}}공기 옵션열부하 기준 |
| 브랜딩 | 없음 | 전체 OEM: 색상, 로고, 라벨, 설명서 |
| 대상 사용자 | 현장 전기 기술자 | 제품 회사 완제품 배송 |
프로토타입부터 생산 실행까지 - 행동 촉구
당신은 악기를 가지고 있습니다. 우리는 인클로저 플랫폼을 보유하고 있습니다. 그것들을 결합합시다.
1단계:장비 치수, 커넥터 레이아웃 또는 손 스케치를 보내주십시오.
2단계:24시간 이내에 3D 레이아웃 제안 및 견적을 회신해 드립니다.
3단계:샘플을 승인하십시오. 우리는 귀하의 브랜드 생산을 생산합니다
